Specyfikacja techniczna (zdjęcia tylko w celach informacyjnych)

1, jednostronne rozwijarka hydrauliczna
Funkcja	Zadaniem tego urządzenia jest demontaż całego zwoju taśmy stalowej i dostarczenie niezbędnych surowców do maszyny formującej

Waga ładowania	Maks. 8,0 ton/stronę
główki stożkowe	Pojedyncza główka stożkowa

Typ struktury stożkowej	kombinacja suwaków, solidna i stabilna

Rozwiń typ	Rozszerzanie hydrauliczne

Materiał główek stożkowych	Wrzeciono: 42CrMo, kucie, całkowite odpuszczanie;
	Płyta łukowa: ogólne odpuszczanie 45 #
	Suwak klinowy: stal hartowana 45#
Typ hamulca	Typ pneumatyczny

Urządzenie blokujące materiał	Tryb ręczny

2 、 Cięcie i spawanie doczołowe


Funkcja	Jego funkcją jest ucięcie i wyrównanie główki i końca dwóch różnych pasków, odcięcie nieregularnych części i zgrzanie ze sobą dwóch pasków, tak aby żyłka mogła pracować w sposób ciągły

Typ ścinania	Nożyce hydrauliczne, materiał: Cr12MoV

Rodzaj mocowania	Zacisk hydrauliczny

Typ spawania	Spawanie automatyczne TIG

3.2 、 Akumulator poziomy
3.2 、 Akumulator poziomy
Funkcja	Służy do gromadzenia wystarczającej ilości pasków stalowych, aby zapewnić ciągłą pracę maszyny
Funkcja
Rozmiar zewnętrzny	OD 5,0 m
Silnik podający	18,5 KW (silnik prądu przemiennego z regulacją prędkości ze zmienną częstotliwością)
Silnik magazynujący	22 KW (silnik prądu przemiennego z regulacją prędkości ze zmienną częstotliwością)
Prędkość karmienia	MAX200 m/min
Pojemność pamięci	500 ~ 1000 m

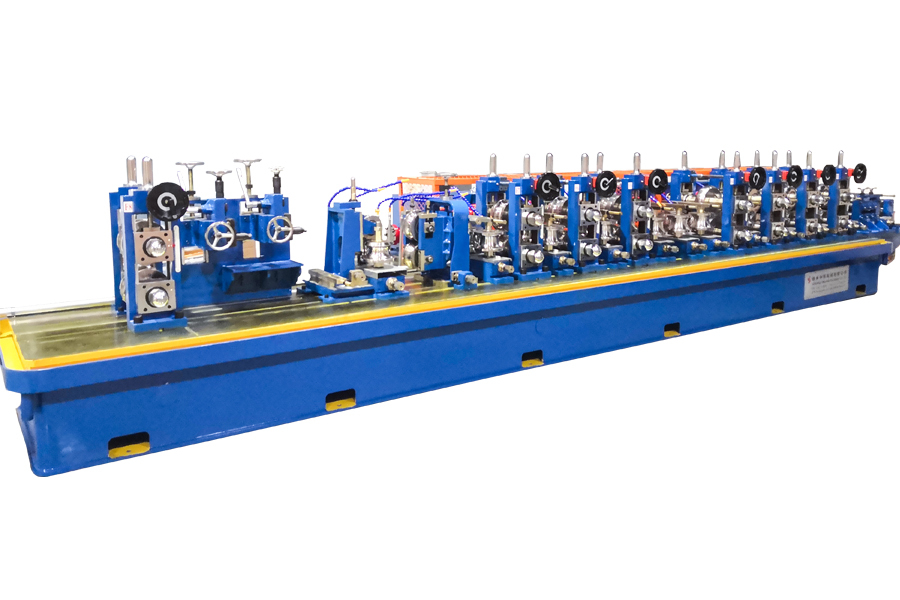

2. Formowanie i wymiarowanie głównej maszyny (siedem z przodu i pięć z tyłu, dzielone łóżko) Główna maszyna

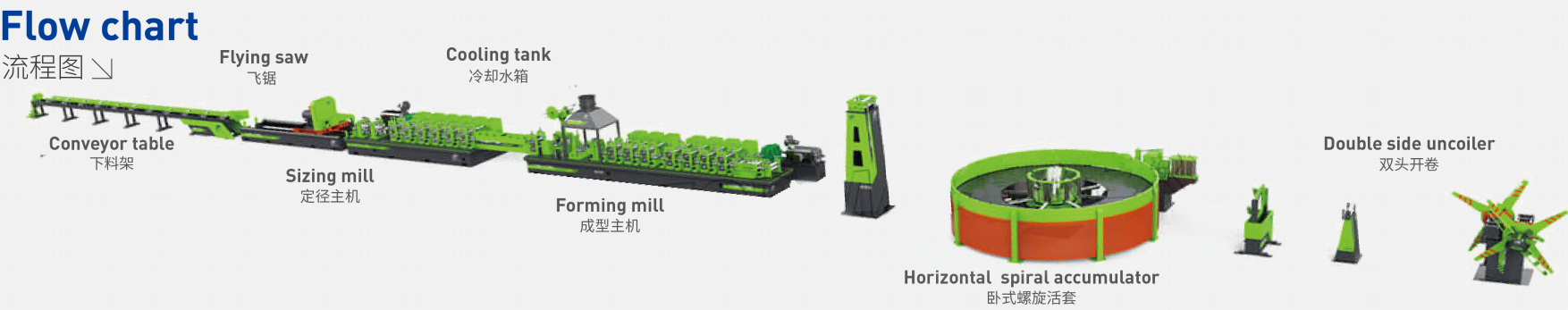

Układ jednostek:
	Formowanie: poziomowanie 2 rolek → V → poziomowanie 7 rolek → V → 1 H → 1 V → 2 H → 2 V → 3 H → 3 V → 4 H → 4 V (A) → 4 V (B) → 4 V (C) → 5 H → 5 V → 6 H → 6 V → 7 H → 7 V

	Prowadnica i 2 lub 3 rolki Wytłaczanie → Skrobak → Polerowanie → Chłodzenie wodą

	Rozmiar: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → pomiar prędkości → Prostowanie 1 → Prostowanie 2 → V

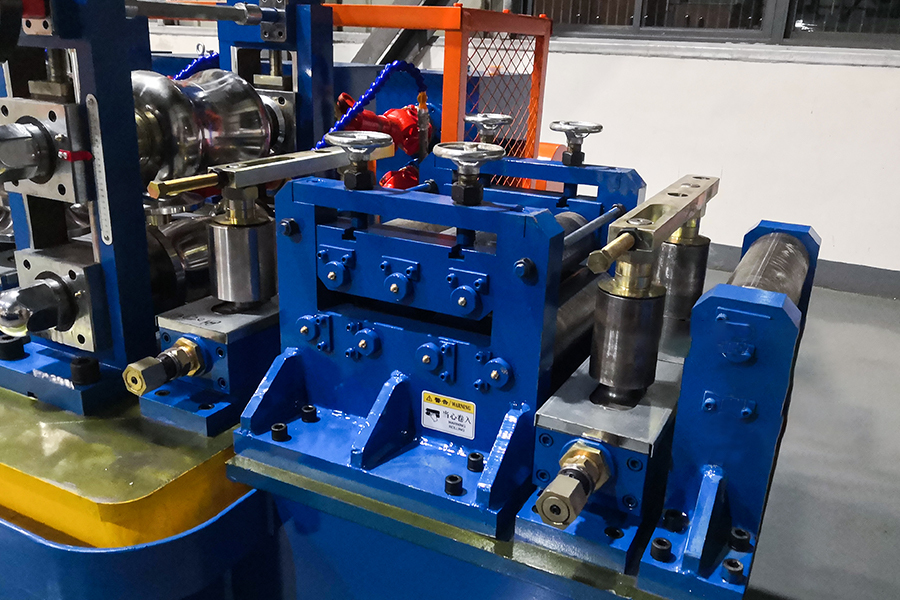

1 ） Urządzenie poziomujące
Funkcja
	Z 7-rolkowym urządzeniem poziomującym do stałego wejścia do maszyny formującej
Struktura
	1 rolka Antyskokowa, 2 rolki Prowadnica pionowa, 7 rolek poziomujących GCr15, obróbka powierzchniowa hartowaniem wysoką częstotliwością.

2 ） Maszyna do formowania (typ dzielony)

Funkcja	Może stopniowo wyciskać stalowe paski w półfabrykaty rurowe, formując rolki i wysyłać je do spawarki.

Typ formowania	Formowanie „W”, typ otworu o podwójnym promieniu

Stojaki na rolki poziome	7 stojaków
Stojak na rolkę pionową	9 stojaków
Stojaki na rolki poziome

Ilość	7 zestawów
Struktura
Struktura	Rama bramowa dwukolumnowa z końcową ramą roboczą z możliwością wymiany rolek bocznych
Materiał stojaków poziomych	Precyzyjnie odlewane części stalowe
Średnica wału poziomego	Φ80mm
Materiał wału poziomego	42CrMo, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55
Materiał wału poziomego	Odpuszczanie Hartowanie powierzchniowe

Stojak na rolkę pionową
Ilość	9 stojaków
Struktura	Konstrukcja dwuobrotowa, wzmocniona i mocowana za pomocą płytek ściągających. Walcarka jest zamontowana na wale walcowym poprzez łożyska, co ułatwia wymianę walców.

Materiał stojaków pionowych	QT400 Suwak jest typu szczelinowego (wysoka precyzja, niełatwo go uszkodzić)
Średnica wału pionowego	Φ50mm
Materiał wału pionowego	40Cr, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55
	Odpuszczanie Hartowanie powierzchniowe
Metoda regulacji rolkowej	Środek i położenie dwóch wałów rolek reguluje się poprzez regulację tulei śrubowej, a nakrętką regulacyjną jest nakrętka miedziana; Wysokość rolki pionowej można precyzyjnie regulować poprzez regulację nakrętki.

skrzynia biegów
Ilość	7 zestawów
Materiał pudełka	QT400
Typ transmisji	Spiralna przekładnia zębata stożkowa
Materiał przekładni stożkowej spiralnej
Materiał przekładni stożkowej spiralnej	20CrMnTi Kucie, hartowanie powierzchni zębów
Materiał wału przekładni	40Cr, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55
Materiał wału przekładni	Odpuszczanie Hartowanie powierzchniowe

3) sekcja spawalnicza
① Prowadzenie
Funkcja	Prowadź spoinę, wyreguluj kąt V zgrzewu, aby zapewnić prawidłowe prowadzenie spoiny do pozycji zgrzewania walca wytłaczającego podczas spawania
Struktura	Typ 2-rolkowy, regulowany w poziomie i w pionie oraz obracający się pod określonym kątem. Regulacji poziomej i pionowej dokonuje się za pomocą śrubunków, natomiast regulacji obrotu ramy dokonuje się za pomocą przekładni ślimakowych.
Struktura
materiał wału	40Cr, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55
materiał wału	Odpuszczanie Hartowanie powierzchniowe
② Urządzenie ściskające (dwa lub trzy rolki typu SQ)
Funkcja	Szew spawalniczy zostanie zamknięty
Struktura	Dwie lub trzy rolki typu SQ, konstrukcja z podwójnym przegubem, wzmocnione mocowanie z płytką dociągającą
materiał wału	40Cr, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55
materiał wału	Odpuszczanie Hartowanie powierzchniowe
③ Skrobak
Funkcja	Za pomocą noża zgarniającego usuń zewnętrzny ścieg spawalniczy, szew spawalniczy będzie gładki i wyraźny.
Struktura	2 komplety skrobaków; Zgarniacz można regulować w górę, w dół i w poziomie oraz posiada funkcję szybkiego podnoszenia. Pod uchwytem ostrza znajduje się paleta lub wałek.
④ Polerowanie
Funkcja	Stabilizacja rur stalowych i spłaszczanie zewnętrznych zadziorów i nierównych części
materiał wału	40Cr, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55Tempering Surface quenching
4) Zbiornik chłodzący
Funkcja	zastosować typ natryskiwania zbiornika wody, aby upewnić się, że półfabrykat rury jest wystarczająco chłodzony.
Funkcja
Struktura	Konstrukcja spawana typu skrzynkowego, górna rura wodna jest wykonana w kształcie natrysku w celu natryskiwania i chłodzenia rury stalowej.
Struktura

5) Klejarka (6 poziomych, 6 pionowych 2 zestawy tureckiego prostowania)
Funkcja
Funkcja	Zadaniem czterowalcowego urządzenia pchającego kwadratowego jest odkształcenie w trybie online precyzyjnie ukształtowanej rury stalowej w kwadratową rurę dystansową i zgrubne wyprostowanie jej w celu uzyskania idealnych wymiarów geometrycznych i płaskości.
① Stojak poziomy	6 zestawów, tyle samo, co formowanie maszyny
② Stojak na rolkę pionową	6 zestawów, tyle samo, co formowanie maszyny

3) Urządzenie do prostowania 2 zestawy tureckiego prostowania głowy (patrz ostatni turecki - głowy powyżej)
Rodzaj urządzenia prostującego
	Tureckie - głowice obracane o 360°
Struktura
	Rama 2/4 - rolkowa, z rolkami tocznymi rozmieszczonymi na tej samej powierzchni, z możliwością regulacji w poziomie i w pionie oraz z możliwością obracania się pod określonym kątem. Regulacji poziomej i pionowej dokonuje się za pomocą śrubunków, natomiast regulacji obrotu ramy dokonuje się za pomocą przekładni ślimakowych.
Średnica wału	Φ40mm
Materiał wału	40Cr, znormalizowany HB260 ~ 290, hartowanie powierzchniowe o wysokiej częstotliwości HRC50 ~ 55
	Odpuszczanie Hartowanie powierzchniowe

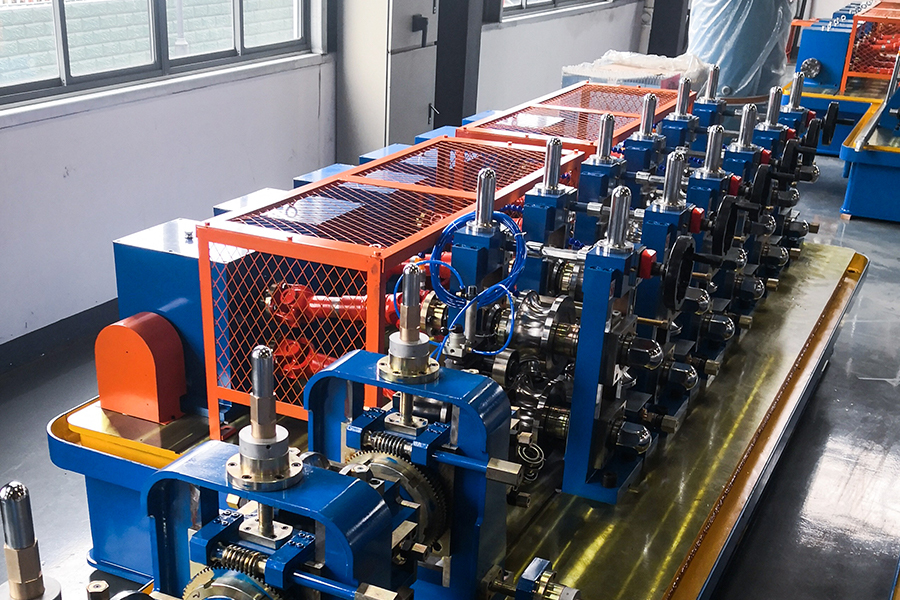

6) Główne urządzenie napędzane
Sposób jazdy
Sposób jazdy	Silnik → Reduktor → Przekładnia → Wały uniwersalne → Wały poziome
Główny model silnika, moc	132KW Niska prędkość Silnik prądu stałego ，2 zestawy ；
Reduktor	250 zł 2 zestawy ；
Skrzynia biegów	Część tworząca :7 zestawy ； Część dopasowująca :6 zestawy

	Skrzynia przekładniowa ze spiralną przekładnią parasolową o dużej nośności, wysokiej wydajności przekładni i długiej żywotności.
	Materiał przekładni spiralnej parasolowej: 20CrMnTi, hartowanie powierzchniowe odpuszczające. Głębokość warstwy nawęglanej 1,1 ~ 1,5 mm, twardość hartowania powierzchniowego HRC55 ~ 60.

5 、 Wałek
Rolka	Materiał: Cr12, twardość obróbki cieplnej: HRC58-62. Cięcie drutu wpustowego i obróbka CNC zapewniają dokładność kształtu otworu i polerowanie powierzchni roboczej.
wytłaczać rolkę	Materiał ： H13 ， Twardość obróbki cieplnej: HRC50-53. Cięcie drutu wpustowego, tokarka profilowa CNC i polerowanie powierzchni roboczej.
Rolkaer pad	Materiał ： Stal 45#.

6.1 、 Piła do cięcia na gorąco Klienci mogą wybrać wersję 6.1 lub 6.2
Struktura	PLC, Zwykłe cięcie brzeszczotem
(1) Maksymalna średnica cięcia	Φ76mm (60*60)
(2) maksymalna grubość cięcia	Δ3,5 mm
(3) długość i precyzja cięcia	L=3～8m,≤±3mm
(4) typ napędu	Pneumatyczne podnoszenie i opuszczanie piły (powiększona i wzmocniona głowica piły)
(5) rozmiar brzeszczotu	Φ700mm×Φ80mm×4,0/5,0mm
(6) silnik napędowy	Silnik prądu przemiennego o mocy 30 kW
(7) silnik tnący	Silnik prądu przemiennego o mocy 37 kW
(8) Zacisk	Zacisk powietrzny

6.2 、 Piła do cięcia na zimno
Struktura	Sterowanie kontrolerem ruchu, cięcie brzeszczotami ze stali szybkotnącej HSS / TCAlloy
（ 1 ）、 Maksymalna średnica cięcia	Φ76mm
（ 2 ）、 maksymalna grubość cięcia	Δ3,5 mm
（ 3 ）、 długość i precyzja cięcia	L=4～8m,≤±2mm
（ 4 ）、 typ napędu	Silnik serwo/śruba kulowa/prowadnica liniowa
（ 5 ）、 rozmiar brzeszczotu	Φ450mm-HSS stal szybkotnąca
（ 6 ）、 silnik napędowy	Silnik serwo Yaskawa o mocy 15 KW
（ 7 ）、 silnik tnący	Silnik prądu przemiennego o mocy 18,5 kW
（ 8 ） Silnik podający	Silnik serwo Yaskawa o mocy 2,9 KW
（ 9 ）、 prędkość cięcia	20-70 m/min

7 、 stół przenośnikowy
Funkcja
Funkcja	Funkcja polega na przyspieszeniu separacji rur stalowych przyciętych na stałe długości i przetransportowaniu ich do strefy pakowania
Silnik przekładniowy	3KW
Silnik przekładniowy	Silnik prądu przemiennego z regulacją prędkości o zmiennej częstotliwości
Ilość of feeding rollers	12 zestawów
Długość	12 m

Spawarka wysokiej częstotliwości o mocy 8, 300 kW
Wprowadzenie	Cały sprzęt jest sterowany przez system PLC w celu uzyskania kompleksowych funkcji sterowania blokadą i diagnostyki usterek, a stan pracy sprzętu jest monitorowany za pomocą ekranu LCD

Skład	SZAFKA PROSTOWNIKA
	SZAFA INWERTEROWA
	URZĄDZENIE CHŁODZĄCE
	STOŁ OPERACYJNY
	TRANSFORMATOR
	REGULATOR PRĘDKOŚCI DC

9 、 Maszyna do natryskiwania cynku (opcja klienta)
Przegląd	Łuk pali się na obu końcach drutu jako źródło ciepła, powodując stopienie drutu. Jednocześnie sprężone powietrze rozpyla stopiony drut na kropelki gazu, które następnie są natryskiwane z dużą prędkością na powierzchnię wstępnie obrobionego przedmiotu. Uformuj pełną powłokę.

Model maszyny	Zakres produkcji	Zakres grubości ścianki	Prędkość frezowania	Moc wysokiej częstotliwości
HG76	Φ25 ~ Φ90 mm	δ1,5 ~ 4,0 mm	20 ~ 90	300KW
HG76	□20×20~70×70	□δ≤3,5mm	20 ~ 90	300KW

Przedmiot	Parametr	Uwagi
Kierunek podawania	Wejście z lewej lub prawej strony (w zależności od układu procesu warsztatowego klienta)	Stojąc w kierunku urządzenia, kierunek wejścia surowca

Całkowita moc sprzętu	Około 720 kW (maszyna główna 264 kW, wysoka częstotliwość 300 kW, maszyna pomocnicza 150 kW)

Standardowe napięcie zasilania	380 V/50 Hz; Trójfazowy układ czteroprzewodowy	Szafa rozdzielcza niskiego napięcia, kable we własnym zakresie przez klienta

Obszar wyposażenia objęty	Dł. 55–65 M×Szer. 4,5 M	Zgodnie z układem wyposażenia

Obszar spawarki wysokiej częstotliwości jest pokryty	Dł. 6M × szer. 3M × wys. 2,8M

Zaopatrzenie w wodę (z recyklingu)	Jeden basen chłodzący: 30m3; Jeden zestaw pomp wysokociśnieniowych. Alternatywnie dostawca może dostarczyć kupującemu rysunki fabryczne i na ich podstawie stworzyć plan układu dróg wodnych.	Klient samodzielnie zapewnia basen z wodą, pompę wodną, instalację wodno-kanalizacyjną i wieżę chłodniczą

Dopływ powietrza	Sprężarka powietrza: jeden zestaw 1,6 m3 dla zwykłej rury stalowej, jeśli rura ocynkowana potrzebuje 3,5 m3	Klient samodzielnie zapewnia sprężarkę powietrza, zbiornik magazynujący powietrze i rurociąg

Sprzęt do podnoszenia	Samolot 5 ~ 10 ton: dwa zestawy	Klient zapewnia sobie sam
Normalne części eksploatacyjne	(1) Noże skrobaka
	（2）Brzeszczot
	(3) Ferryt
	(4) Cewka indukcyjna (rura miedziana, rura izolowana)

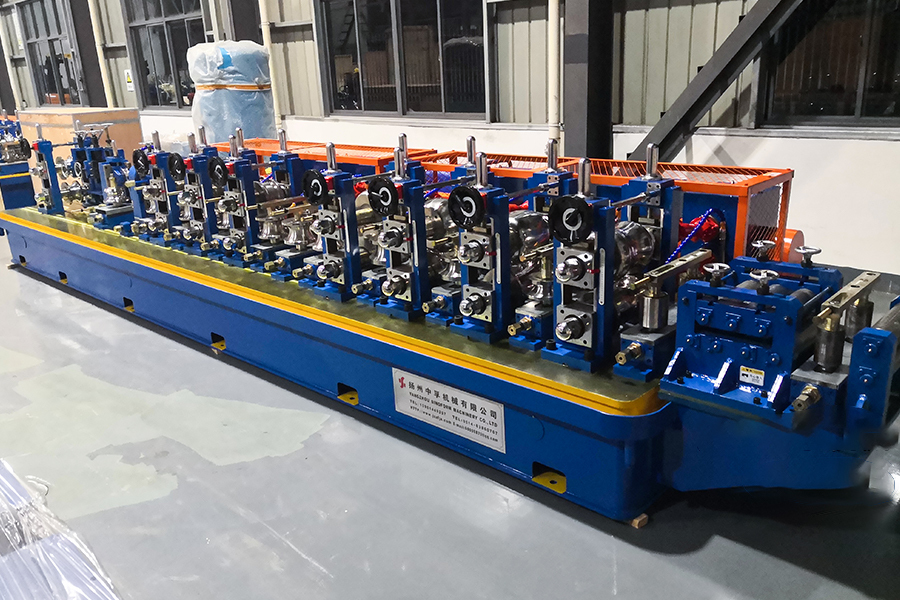

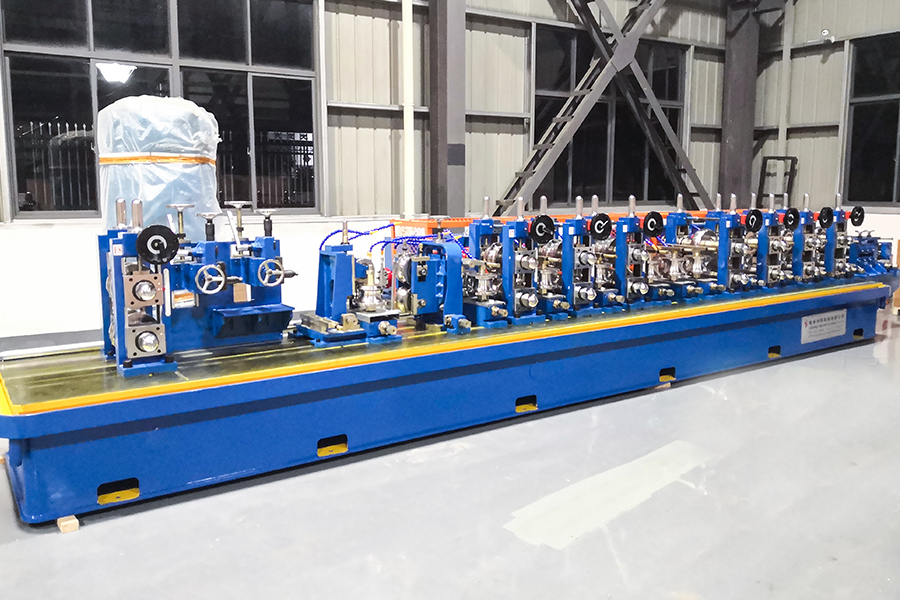

HG76 ERW Linia do walcowania rur
